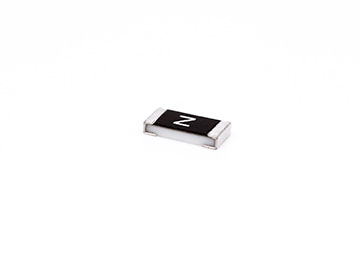

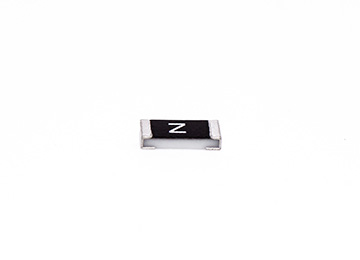

1206-F系列贴片保险丝

产品简介
系列： 1206-F
尺寸： 3.10mm×1.55mm
电流： 0.5A～7A
电压： 32V DC
特性： Fast Acting
安规： UL
产品编号：1206-F
所属类型：厚膜贴片保险
- ￥0.00

  ￥0.00

商品描述

产品简介

系列： 1206-F
尺寸： 3.10mm×1.55mm
电流： 0.5A～7A
电压： 32V DC
特性： Fast Acting
安规： UL

产品编号：1206-F
所属类型：厚膜贴片保险

General / 基本特征	Application / 产品应用
Fast acting/快断 Thick film manufacturing method,ceramic substrate silver fusing element/厚膜制造工艺、陶瓷基板、银合金熔体 3.10mm×1.55mm physical size/3.10mm×1.55mm长方体封装 -55℃～125℃ operating temperature/-55℃～125℃的工作温度 Excellent environmental integrity/良好的环境适应性 RoHS compliant & Halogen Free/符合ROHS标准，无卤素 Lead free/无铅	Battery pack/电池包 PC related equipment and peripherals/电脑相关设备和周边设备 Medical equipment/医疗设备 Game equipment/游戏设备 Digital camera (Digital still camera)/数码相机 LCD monitor，LCD modules/LCD显示器、LCD模块 Wireless base station/无线基站 Power supply/模块电源备

General / 基本特征

Application / 产品应用

Fast acting/快断

Thick film manufacturing method,ceramic substrate silver fusing element/厚膜制造工艺、陶瓷基板、银合金熔体
3.10mm×1.55mm physical size/3.10mm×1.55mm长方体封装
-55℃～125℃ operating temperature/-55℃～125℃的工作温度
Excellent environmental integrity/良好的环境适应性
RoHS compliant & Halogen Free/符合ROHS标准，无卤素
Lead free/无铅

Battery pack/电池包
PC related equipment and peripherals/电脑相关设备和周边设备
Medical equipment/医疗设备
Game equipment/游戏设备

Digital camera (Digital still camera)/数码相机
LCD monitor，LCD modules/LCD显示器、LCD模块
Wireless base station/无线基站
Power supply/模块电源备

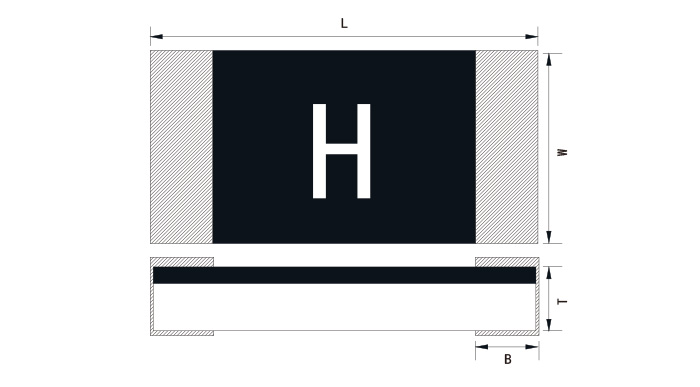

Dimensions / 外形尺寸

Type 型号	L (mm)	W (mm)	T (mm)	B (mm)
S1206-F	3.10±0.20	1.55±0.20	0.55±0.20	0.50±0.20

Dimensions / 外形尺寸

Type

型号

L
(mm)

W
(mm)

T
(mm)

B
(mm)

S1206-F

3.10±0.20

1.55±0.20

0.55±0.20

0.50±0.20

Agency/Certificate Information / 认证信息
Agency 认证机构	File Number 文件号	Ampere Range 电流范围
	E319512	0.5A~7.0A

Electrical Characteristics / 电气特性
Ampere Rating 电流规格	% of Current Rating 电流倍率	Opening Time 熔断时间
0.5A~7.0A	100%	＞4h
0.5A~0.75A	250%	≤20s
1.0A~7.0A	250%	≤5s
0.5A~7.0A	1000%	＞0.1ms

Electrical Specifications / 电气规格
Part Number 型号	Marking	Current Rating(A) 额定电流(A)	Voltage Rating(V) 额定电压(V)	分断能力	Typical Cold DCR* (mΩ) 典型直流冷电阻(mΩ)	Nominal I²T** (A²s) 公称热能值(A²s)
S1206-F-0.5A	F	0.5	32	50A@32VDC	1200	0.0075
S1206-F-0.75A	G	0.75	32		540	0.0169
S1206-F-1.0A	H	1.0	32		240	0.0279
S1206-F-1.5A	K	1.5	32		115	0.0491
S1206-F-2.0A	N	2.0	32		64	0.1251
S1206-F-2.5A	O	2.5	32		33	0.1255
S1206-F-3.0A	P	3.0	32		27	0.2880
S1206-F-3.15A	Z	3.15	32		26	0.2977
S1206-F-3.5A	R	3.5	32		20.5	0.5366
S1206-F-4.0A	S	4.0	32	35A@32VDC	15.5	0.8928
S1206-F-5.0A	T	5.0	32		12.5	0.9325
S1206-F-6.0A	6	6.0	32		11.0	1.5192
S1206-F-7.0A	U	7.0	32		7.2	2.2050
