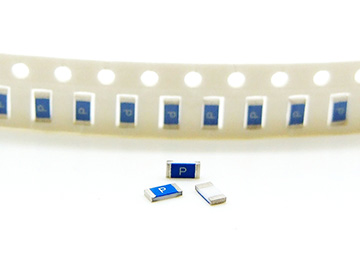

1206-S系列贴片保险丝

产品简介
系列： 1206-S
尺寸： 3.10mm×1.55mm
电流： 1A～7A
电压： 32V DC
特性： Slow Blow
安规： UL
产品编号：1206-S
所属类型：厚膜贴片保险丝
- ￥0.00

  ￥0.00

商品描述

产品简介

系列： 1206-S
尺寸： 3.10mm×1.55mm
电流： 1A～7A
电压： 32V DC
特性： Slow Blow
安规： UL

产品编号：1206-S
所属类型：厚膜贴片保险丝

General / 基本特征	Application / 产品应用
Slow Blow/慢断 Thick film manufacturing method,ceramic substrate silver fusing element / 厚膜制造工艺、陶瓷基板、银合金熔体 3.10mm×1.55mm physical size/3.10mm×1.55mm封装 -55℃～125℃ operating temperature/-55℃～125℃的工作温度 Excellent environmental integrity/良好的环境适应性 RoHS compliant & Halogen Free& lead free / 符合ROHS标准、无卤素、无铅	Battery pack / 电池包 PC & PC peripherals / PC及PC外围设备 Game equipment / 游戏设备 LCD monitor，LCD modules / LCD显示器、LCD模块 Wireless base station / 无线基站 Power supply / 模块电源 Medical equipment / 医疗设备

General / 基本特征

Application / 产品应用

Slow Blow/慢断
Thick film manufacturing method,ceramic substrate

silver fusing element / 厚膜制造工艺、陶瓷基板、银合金熔体
3.10mm×1.55mm physical size/3.10mm×1.55mm封装
-55℃～125℃ operating temperature/-55℃～125℃的工作温度
Excellent environmental integrity/良好的环境适应性
RoHS compliant & Halogen Free& lead free / 符合ROHS标准、无卤素、无铅

Battery pack / 电池包
PC & PC peripherals / PC及PC外围设备
Game equipment / 游戏设备
LCD monitor，LCD modules / LCD显示器、LCD模块
Wireless base station / 无线基站
Power supply / 模块电源
Medical equipment / 医疗设备

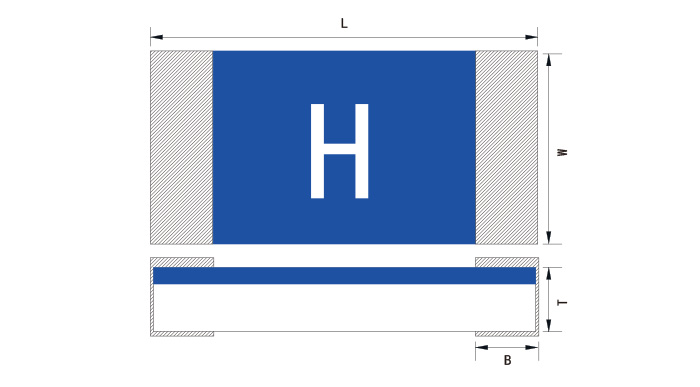

Dimensions / 外形尺寸

Type 型号	L (mm)	W (mm)	T (mm)	B (mm)
S1206-S	3.10±0.20	1.55±0.20	0.55±0.20	0.50±0.20

Dimensions / 外形尺寸

Type

型号

L
(mm)

W
(mm)

T
(mm)

B
(mm)

S1206-S

3.10±0.20

1.55±0.20

0.55±0.20

0.50±0.20

Agency/Certificate Information / 认证信息
Agency 认证机构	File Number 文件号	Ampere Range 电流范围
	E319512	0.5A~7.0A

Electrical Characteristics / 电气特性
Ampere Rating 电流规格	% of Current Rating 电流倍率	Opening Time 熔断时间
0.5A~7.0A	100%	＞4h
1.0A~7.0A	200%	≤60s
0.5A~0.75A	250%	≤20s
0.5A~0.75A	1000%	＞0.1ms
1.0A~7.0A	1000%	＞1.0ms

Electrical Specifications / 电气规格
Part Number 型号	Marking	Current Rating(A) 额定电流(A)	Voltage Rating(V) 额定电压(V)	分断能力	Typical Cold DCR* (mΩ) 典型直流冷电阻(mΩ)	Nominal I²T** (A²s) 公称热能值(A²s)
S1206-S-0.5A	F	0.5	32	50A@32VDC	1200	0.0075
S1206-S-0.75A	G	0.75	32		540	0.0169
S1206-S-1.0A	H	1.0	32		320	0.1945
S1206-S-1.5A	K	1.5	32		140	0.4137
S1206-S-2.0A	N	2.0	32		92	0.4383
S1206-S-2.5A	O	2.5	32		65	0.7343
S1206-S-3.0A	P	3.0	32		36	1.5267
S1206-S-3.5A	R	3.5	32		30	1.5312
S1206-S-4.0A	S	4.0	32	35A@32VDC	23	2.5356
S1206-S-5.0A	T	5.0	32		16	3.3999
S1206-S-6.0A	6	6.0	32		12.5	5.7505

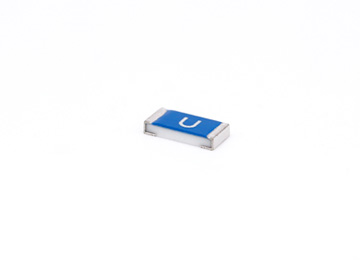

S1206-S-7.0A	U	7.0	32		7.0	8.8200
