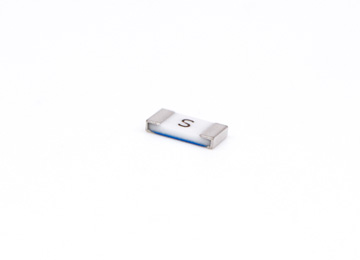

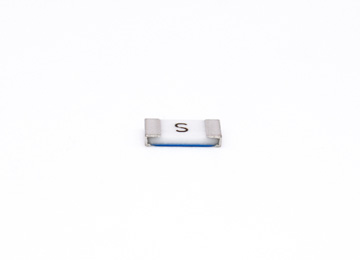

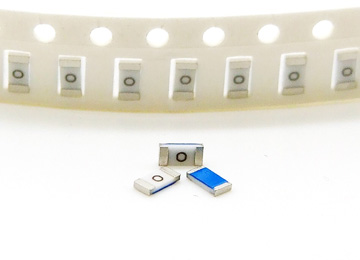

1206-SD系列贴片保险丝

产品简介
系列： 1206-SD
尺寸： 3.10mm×1.55mm
电流： 0.5A～7A
电压： 75V DC/AC
特性： Slow Blow
安规： UL
产品编号：1206-SD
所属类型：厚膜贴片保险丝
- ￥0.00

  ￥0.00

商品描述

产品简介

系列： 1206-SD

尺寸： 3.10mm×1.55mm

电流： 0.5A～7A

电压： 75V DC/AC

特性： Slow Blow

安规： UL

产品编号：1206-SD

所属类型：厚膜贴片保险丝

General / 基本特征	Application / 产品应用
Slow Blow/慢断 Thick film manufacturing method,ceramic substrate silver fusing element／厚膜制造工艺、陶瓷基板、银合金熔体 3.10mm×1.55mm physical size/3.10mm×1.55mm封装 -55℃～125℃ operating temperature/-55℃～125℃的工作温度 Excellent environmental integrity/良好的环境适应性 RoHS compliant&Halogen Free&lead free/符合ROHS标准、无卤素、无铅	Battery pack/电池包 PC related equipment and peripherals/电脑相关设备和周边设备 Game equipment/游戏设备 LCD monitor、LCD modules/LCD显示器、LCD模块 Wireless base station/无线基站 Power supply/模块电源 Digital camera /数码相机 Medical equipment/医疗设备

General / 基本特征

Application / 产品应用

Slow Blow/慢断
Thick film manufacturing method,ceramic substrate silver fusing element／厚膜制造工艺、陶瓷基板、银合金熔体
3.10mm×1.55mm physical size/3.10mm×1.55mm封装
-55℃～125℃ operating temperature/-55℃～125℃的工作温度
Excellent environmental integrity/良好的环境适应性
RoHS compliant&Halogen Free&lead free/符合ROHS标准、无卤素、无铅

Battery pack/电池包
PC related equipment and peripherals/电脑相关设备和周边设备
Game equipment/游戏设备
LCD monitor、LCD modules/LCD显示器、LCD模块
Wireless base station/无线基站
Power supply/模块电源
Digital camera /数码相机
Medical equipment/医疗设备

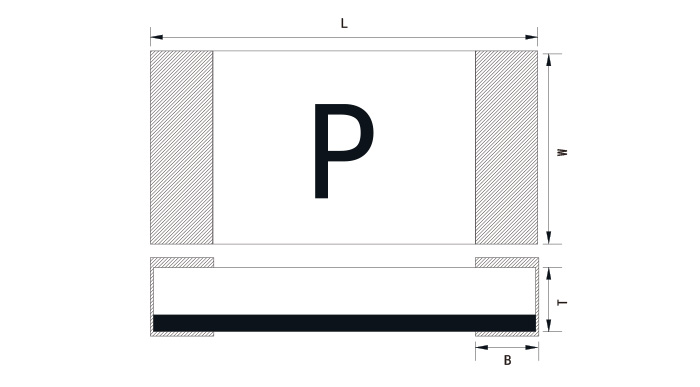

Dimensions / 外形尺寸

Type 型号	L (mm)	W (mm)	T (mm)	B (mm)
S1206-SD	3.10±0.20	1.55±0.20	0.55±0.20	0.35±0.20

Dimensions / 外形尺寸

Type

型号

L
(mm)

W
(mm)

T
(mm)

B
(mm)

S1206-SD

3.10±0.20

1.55±0.20

0.55±0.20

0.35±0.20

Agency/Certificate Information / 认证信息
Agency 认证机构	File Number 文件号	Ampere Range 电流范围
	E319512	0.5A~7.0A
	J50578924	1.0A~7.0A

Electrical Characteristics / 电气特性
Ampere Rating 电流规格	% of Current Rating 电流倍率	Opening Time 熔断时间
0.5A~7.0A	100%	＞4h
1.0A~7.0A	200%	≤60s
0.5A	250%	≤60s
0.75A	250%	≤20s
0.5A~0.75A	1000%	＞0.1ms
1.0A~7.0A	1000%	＞1.0ms

Electrical Specifications / 电气规格
Part Number 型号	Marking	Current Rating(A) 额定电流(A)	Voltage Rating(V) 额定电压(V)	分断能力	Typical Cold DCR* (mΩ) 典型直流冷电阻(mΩ)	Nominal I²T** (A²s) 公称热能值(A²s)
S1206-SD-0.5A	F	0.5	75	50A@75V DC(UL) 50A@75V AC（UL) 50A@63V DC(TUV) 50A@63V AC(TUV)	1000	0.0052
S1206-SD-0.75A	G	0.75	75		640	0.0615
S1206-SD-1.0A	H	1.0	75		320	0.245
S1206-SD-1.5A	K	1.5	75		140	0.294
S1206-SD-2.0A	N	2.0	75		92	0.788
S1206-SD-2.5A	O	2.5	75		65	1.149
S1206-SD-3.0A	P	3.0	75		36	2.300
S1206-SD-3.15A	Z	3.15	75		34	2.380
S1206-SD-3.5A	R	3.5	75		30	2.563
S1206-SD-4.0A	S	4.0	75		23	3.667
S1206-SD-5.0A	T	5.0	75		16	4.260
S1206-SD-6.0A	6	6.0	75		12.5	9.848
S1206-SD-7.0A	U	7.0	75		7.0	11.176
