笔记本电脑功能模块图(参考)

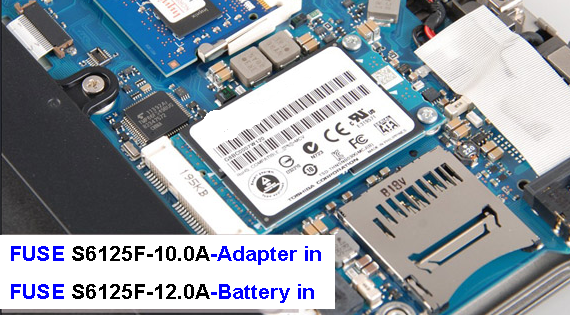

笔记本电脑实物图

笔记本电脑线路图(参考)

在NB电源系统方案，AC adapter in直流输出19Vdc输入电源和Battery In 12Vdc直流输入电源可采用SMD Fuse 达成过电流保护。

SMD Fuse可以做到安全熔断，不会产生拉弧，火花，从而避免了安全隐患。
萨特保险丝建议采用：S1206-F系列，1.0~7.0A fuse

                                   S6125-F系列，1.0~20.0A fuse
