6125-H系列贴片保险丝
产品简介

系列: 6125-H
尺寸: 6.1mm×2.5mm×1.4mm
电流: 0.5A~5A
电压: 125V AC/DC
特性: High Inrush
安规: UL

产品编号:6125-H 所属类型:方形贴片保险丝 浏览次数:225469次 咨询热线:400-8456-633

    none.pngGeneral / 基本特征

    none.pngApplication / 产品应用

    dian.pngFast acting,Inrush withstand capability / 快断、高抗浪涌能力
    dian.pngWire-In-Air technology / 悬空熔丝工艺
    dian.pngWide range of current rating available / 可选额定电流范围广
    dian.png6.1mm×2.5mm×2.5mm cube shape / 6.1mm×2.5mm×2.5mm立方体封装
    dian.png-55℃~125℃ operating temperature / -55℃~125℃的工作温度
    dian.pngExcellent environmental integrity / 良好的环境适应性
    dian.png RoHS compliant & Halogen Free / 符合ROHS标准,无卤素

    dian.pngBattery pack / 电池包
    dian.pngPower supply / 模块电源
    dian.pngPC & PC peripherals / PC及PC外围设备
    dian.pngWireless basestation / 无线基站
    dian.pngIndustrial equipment / 工业设备
    dian.pngTelecom system / 电信系统
    dian.pngLCD monitor and modules / 液晶显示屏和显示模块
    dian.pngMedical equipment / 医疗设备

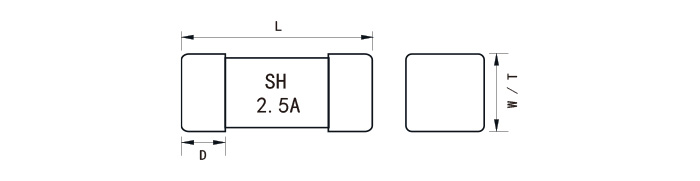

    none.pngDimensions / 外形尺寸




    none.pngAgency/Certificate Information / 认证信息

    Agency
    认证机构
    File Number
    文件号
    Ampere Range
    电流范围


    E3195120.5A~5.0A




    none.pngElectrical Characteristics / 电气特性

    Ampere Rating
    电流规格
    % of Current Rating
    电流倍率
    Opening Time
    熔断时间
    0.5A~5.0A100%>4h
    0.5A~5.0A200%<120s



    none.pngElectrical Specifications / 电气规格

    Part Number
    型号
    Current Rating(A)
    额定电流(A)
    Voltage Rating(V)
    额定电压(V)
    分断能力Typical Cold DCR* (mΩ)
    典型直流冷电阻(mΩ)
    Nominal I²T** (A²s)
    公称热能值(A²s)
    S6125-H-0.5A0.5125

    UL:
    50A@125VAC
    50A@125VDC

    250.00.312
    S6125-H-1.0A1125115.03.12
    S6125-H-1.25A1.2512585.04.21
    S6125-H-1.5A1.512578.04.98
    S6125-H-1.6A1.612568.05.85
    S6125-H-2.0A212552.07.20
    S6125-H-2.5A2.512536.014.05
    S6125-H-3.0A312528.016.92
    S6125-H-3.15A3.1512524.018.68
    S6125-H-3.5A3.512522.021.95
    S6125-H-4.0A412520.032.80
    S6125-H-5.0A512512.037.57

    "*" Measured at≤10% rated current and 25℃ / 电阻应在小于等于10%额定电流及25℃环境下测量。
    "**" MeltingI2T at 10 times of rated current / I2T在10倍额定电流下测量。

规格书

pdf2.png    规格书





安规认证

pdf2.png    UL证书

环保报告

pdf2.png   环保认证
