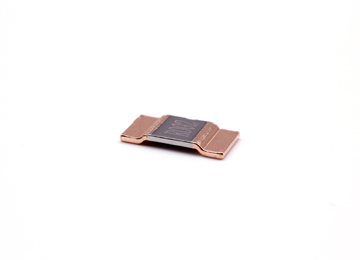

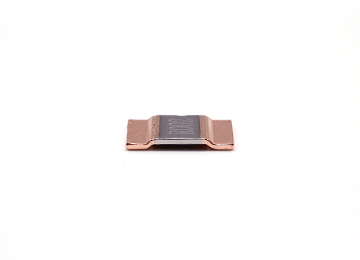

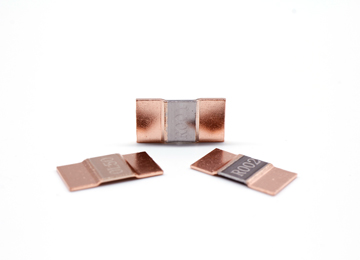

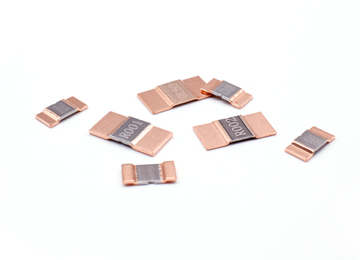

- SMSAP系列高功率合金精密电阻
-
产品简介
贴片化大功率检流方案的首选产品。 目前产品功率最高15W，阻值可开发至0.1mΩ。具有温升低、感性低、无铅的特性，适用于各种大功率、高精度、低TCR使用场景。
- 产品编号：SMSAP系列 所属类型：合金冲压精密电阻 浏览次数：1582次 咨询热线：400-8456-633
|
|
|---|---|
|
|
| ||||||
|---|---|---|---|---|---|---|
 | ||||||
Type 型号 | Resitance (mΩ) | L (mm) | W (mm) | A (mm) | H (mm) | D (mm) |
| 3921 | 0.2~5 | 10.00±0.30 | 5.20±0.30 | 2.00±0.30 | 0.50±0.10 | ≤2.40 |
| 5931 | 0.1 | 15.00±0.30 | 8.20±0.30 | 4.50±0.50 | 0.50±0.30 | ≤2.20 |
| 0.2~3 | 15.00±0.30 | 7.70±0.30 | 4.20±0.30 | 0.50±0.10 | ||
| 2512 | 1、2 | 6.40±0.30 | 3.20±0.30 | 1.50±0.50 | 0.50±0.10 | ≤1.50 |
| Marking | 0L10 | 0L20 | 0L30 | 0L50 | R001 | R002 | R003 | R004 | R005 |
| Resistance(mΩ) | 0.1 | 0.2 | 0.3 | 0.5 | 1 | 2 | 3 | 4 | 5 |
| ||||||
|---|---|---|---|---|---|---|
| 型号 | 70℃额定功率 | 阻值范围 （mΩ） | 材质 | 电阻温度系数 (10-6/℃) | 阻值允许偏差 | 工作温度范围 |
| 3921 | 12W | 0.2 | MnCu | ±150 | ±1%（F） ±2%（G） ±5%（J） | -55℃~+170℃ |
| 9W | 0.3、0.5、1 | |||||
| 1 | Karma | ±75 | ||||
| 5W | 1、2、3、4、5 | FeCr | ||||
| 5931 | 15W | 0.1 | CuMnSn | ±300 | ||
| 0.2 | MnCu | ±150 | ||||
| 10W | 0.3、0.5 | |||||
| 1 | FeCr | ±75 | ||||
| 7W | 2、3 | |||||
| 2512 | 5W | 1 | MnCu | ±150 | ||
| 2 | FeCr | ±75 | ||||
