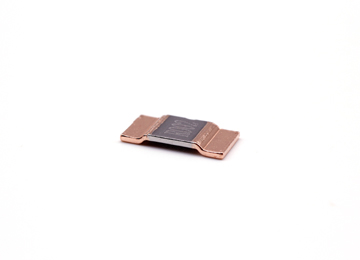

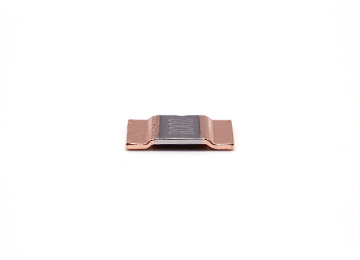

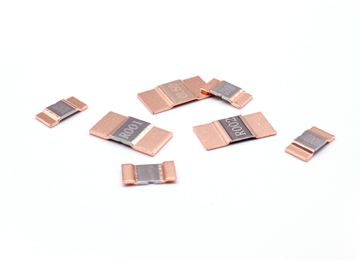

SMSAP系列高功率合金精密电阻

产品简介
贴片化大功率检流方案的首选产品。目前产品功率最高15W，阻值可开发至0.1mΩ。具有温升低、感性低、无铅的特性，适用于各种大功率、高精度、低TCR使用场景。
产品编号：SMSAP系列
所属类型：合金冲压精密电阻
- ￥0.00

  ￥0.00

商品描述

产品简介

贴片化大功率检流方案的首选产品。目前产品功率最高15W，阻值可开发至0.1mΩ。具有温升低、感性低、无铅的特性，适用于各种大功率、高精度、低TCR使用场景。

产品编号：SMSAP系列
所属类型：合金冲压精密电阻

General / 基本特征	Application / 产品应用
Chip size from 2512 to 5931/尺寸范围：2512～5931 Resistance value from 0.1mΩ～5mΩ/电阻阻值范围：0.1mΩ～5mΩ Low TCR/低电阻温度系数 Low thermal EMF/低热电动势效应 Lead free RoHS　compliant for global/无铅符合ROHS标准 Applications and halogen free/无卤素	Switching model power supply/开关电源 Battery pack/电池包 Notebook,personal computer/笔记本及个人电脑 Test Instrument/测试仪器 Power Amplifier/功率放大器 AEC-Q200 qualified/符合AEC-Q200汽车标准相关条款

General / 基本特征

Application / 产品应用

Chip size from 2512 to 5931/尺寸范围：2512～5931
Resistance value from 0.1mΩ～5mΩ/电阻阻值范围：0.1mΩ～5mΩ
Low TCR/低电阻温度系数
Low thermal EMF/低热电动势效应
Lead free RoHS　compliant for global/无铅符合ROHS标准

Applications and halogen free/无卤素

Switching model power supply/开关电源
Battery pack/电池包
Notebook,personal computer/笔记本及个人电脑
Test Instrument/测试仪器
Power Amplifier/功率放大器
AEC-Q200 qualified/符合AEC-Q200汽车标准相关条款

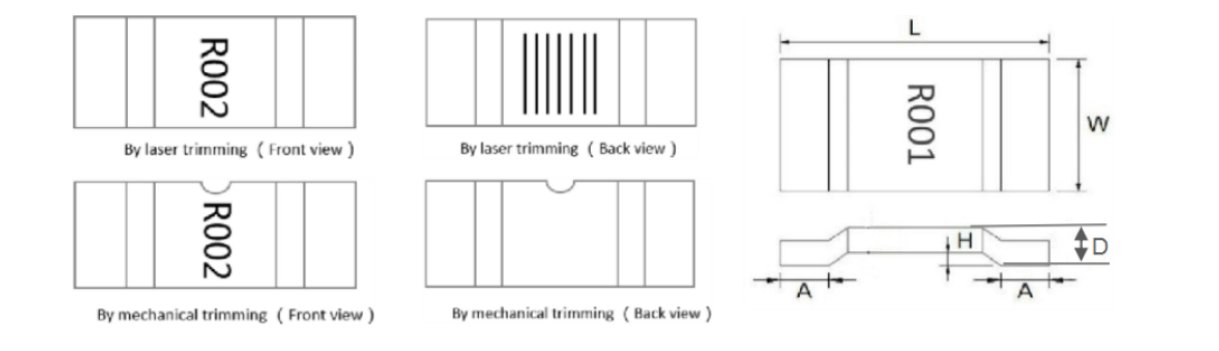

Dimensions / 外形尺寸

Type 型号	Resistance range(mΩ)	L (mm)	W (mm)	A (mm)	H (mm)	D (mm)
3921	0.2～5	10.00±0.30	5.20±0.30	2.00±0.30	0.50±0.10	≤2.40
5931	0.1	15.00±0.30	8.20±0.30	4.50±0.30	0.50±0.30	≤2.20
5931	0.2～3	15.00±0.30	7.70±0.30	4.20±0.30	0.50±0.10	≤2.20
2512	0.5～3	6.40±0.30	3.20±0.30	1.50±0.50	0.50±0.10	≤1.50

Electrical Specifications / 电气规格
型号	70℃额定功率	阻值范围（mΩ）	材质	电阻温度系数 (10^-6/℃)	阻值允许偏差	工作温度范围
3921	12W	0.2	MnCu	±150	±0.5%（D） ±1%（F） ±2%（G） ±5%（J）	-55℃~+170℃
	9W	0.3、0.5、1	MnCu	±150
	9W	1	Karma	±75
	5W	1、2、3、4、5	FeCr	±75
5931	15W	0.1	CuMnSn	±300
	15W	0.2	MnCu	±150
	10W	0.3、0.5	MnCu	±150
	10W	1	FeCr	±75
	7W	2、3	FeCr	±75
2512	5W	0.5、1	MnCu	±150
2512	5W	2、3	FeCr Karma	±75
