  • 1206-FC系列贴片保险丝
  • 1206-FC系列贴片保险丝

    产品简介

    系列: 1206-FC
    尺寸: 3.1mm×1.6mm
    电流: 1A~6A
    电压: 100V DC
    特性: AEC-Q200 Automotive Grade Certified
    安规: UL

    产品编号:1206-FC
    所属类型:厚膜贴片保险丝


    • ¥0.00
      ¥0.00
商品描述
产品简介

系列: 1206-FC
尺寸: 3.1mm×1.6mm
电流: 1A~6A
电压: 100V DC
特性: AEC-Q200 Automotive Grade Certified
安规: UL

产品编号:1206-FC
所属类型:厚膜贴片保险丝



    General / 基本特征

      Application / 产品应用

    dian.pngAEC-Q200 Automotive Grade Certified/AEC-Q200汽车级认证

    dian.pngThick film manufacturing method,ceramic substrate, silver fusing element/陶瓷基板、银熔断元件

    dian.png3.1mm× 1.6mm physical size/3.1mm× 1.6mm物理尺寸

    dian.png-55℃~125℃ operating temperature/-55℃~125℃的工作温度

    dian.pngExcellent environmental integrity/良好的环境适应性

    dian.pngRoHS compliant & Halogen Free & Lead free/符合ROHS标准,无卤素,无铅

    dian.pngBattery pack/电池包
    dian.png PC related equipment and peripherals/PC相关设备和外接设备
    dian.pngGame equipment/游戏设备
    dian.pngLCD monitor,LCD modules/LCD显示器、LCD模块
    dian.pngDigital camera (Digital still camera)/数码相机
    dian.pngWireless base station/无线基站
    dian.pngPower supply/电源设备
    dian.pngMedical equipment/医疗设备

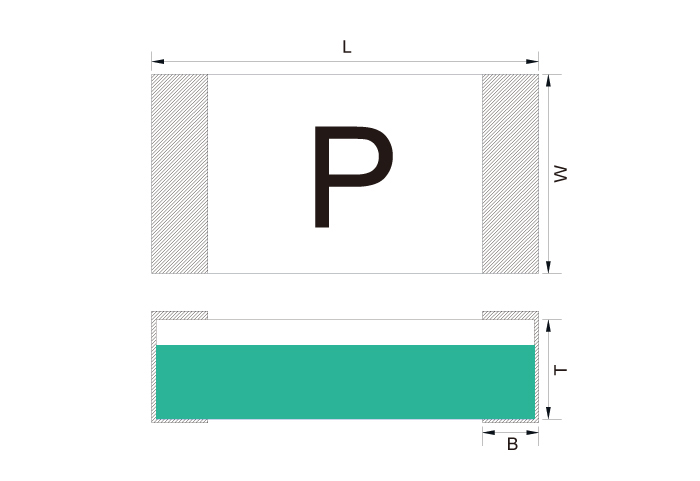

      Dimensions / 外形尺寸


    Type

    型号

    L
    (mm)
    W
    (mm)
    T
    (mm)
    B
    (mm)
    S1206-FC3.10±0.201.60±0.200.80±0.200.45±0.20



      Agency/Certificate Information / 认证信息

    Agency
    认证机构
    File Number
    文件号
    Ampere Range
    电流范围


    E3195121.0A~6.0A



      Electrical Characteristics / 电气特性

    Ampere Rating
    电流规格
    % of Current Rating
    电流倍率
    Opening Time
    熔断时间
    1.0A~6.0A100%>4h
    1.0A~6.0A350%≤5s
    1.0A~6.0A1000%>0.1ms



      Electrical Specifications / 电气规格

    Part Number
    型号
    Marking
    Current Rating(A)
    额定电流(A)
    Voltage Rating(V)
    额定电压(V)
    分断能力Typical Cold DCR* (mΩ)
    典型直流冷电阻(mΩ)
    Nominal I²T** (A²s)
    公称热能值(A²s)
    S1206-FC-1.0AH1.0100

    50A@100VDC

    3200.022
    S1206-FC-1.5AK1.51001530.065
    S1206-FC-2.0AN2.01001000.100
    S1206-FC-2.5AO2.510064.50.125
    S1206-FC-3.0AP3.010045.50.263
    S1206-FC-3.5AR3.5100410.368
    S1206-FC-4.0AS4.0100310.480
    S1206-FC-5.0AT5.0100160.558
    S1206-FC-6.0A66.0100141.709

    "*" Measured at≤10% rated current and 25℃ / 电阻应在小于等于10%额定电流及25℃环境下测量。
    "**" MeltingI2T at 10 times of rated current / I2T在10倍额定电流下测量。
