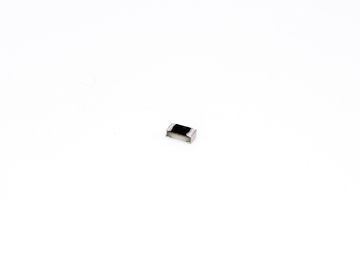

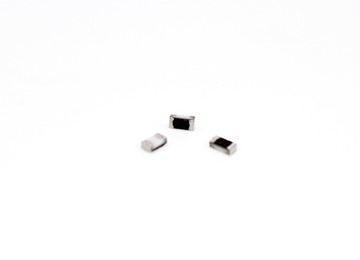

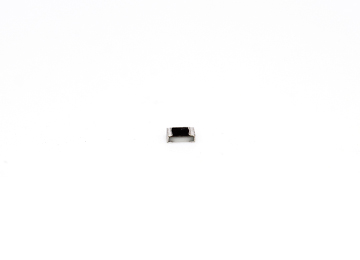

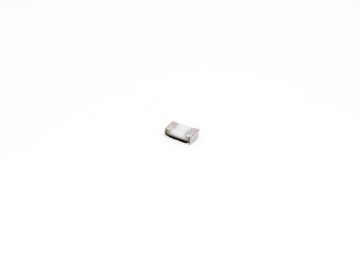

0402-F系列贴片保险丝
产品简介
系列： 0402-F
尺寸： 1.0mm×0.5mm
电流： 1A～5A
电压： 32V DC
特性： Fast Acting
安规： UL产品编号：0402-F
所属类型：厚膜贴片保险丝
-
￥0.00￥0.00
-
产品简介
系列： 0402-F
尺寸： 1.0mm×0.5mm
电流： 1A～5A
电压： 32V DC
特性： Fast Acting
安规： UL
产品编号：0402-F
所属类型：厚膜贴片保险丝
General / 基本特征 | Application / 产品应用 |
|---|---|
|
|

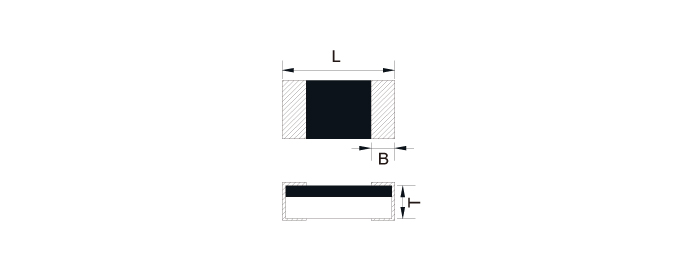

Dimensions / 外形尺寸 | ||||
|---|---|---|---|---|
 | ||||
Type 型号 | L (mm) | W (mm) | T (mm) | B (mm) |
| S0402-F | 0.95±0.15 | 0.50±0.10 | 0.28±0.10 | 0.20±0.10 |
Agency/Certificate Information / 认证信息 | ||
|---|---|---|
| Agency 认证机构 | File Number 文件号 | Ampere Range 电流范围 |
| E319512 | 1.0A～5.0A |
Electrical Characteristics / 电气特性 | ||
|---|---|---|
| Ampere Rating 电流规格 | % of Current Rating 电流倍率 | Opening Time 熔断时间 |
| 1.0A～5.0A | 100% | ＞4hours |
| 250% | ≤5sec | |
| 1000% | ＞0.1ms | |
Electrical Specifications / 电气规格 | |||||
|---|---|---|---|---|---|
| Part Number 型号 | Current Rating(A) 额定电流(A) | Voltage Rating(V) 额定电压(V) | 分断能力 | Typical Cold DCR* (mΩ) 典型直流冷电阻(mΩ) | Nominal I²T** (A²s) 公称热能值(A²s) |
| S0402-F-1.0A | 1.0 | 32 | 35A@32VDC | 145.0 | 0.030 |
| S0402-F-1.5A | 1.5 | 32 | 75.0 | 0.061 | |
| S0402-F-2.0A | 2.0 | 32 | 33.7 | 0.078 | |
| S0402-F-2.5A | 2.5 | 32 | 24.3 | 0.186 | |
| S0402-F-3.0A | 3.0 | 32 | 25.3 | 0.205 | |
| S0402-F-3.5A | 3.5 | 32 | 23.2 | 0.196 | |
| S0402-F-4.0A | 4.0 | 32 | 16.5 | 0.341 | |
| S0402-F-5.0A | 5.0 | 32 | 12.0 | 0.745 | |
"*" Measured at≤10% rated current and 25℃ / 电阻应在小于等于10%额定电流及25℃环境下测量。
"**" MeltingI2T at 10 times of rated current / I2T在10倍额定电流下测量。
