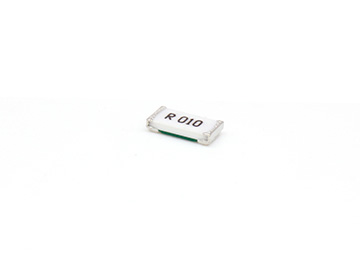

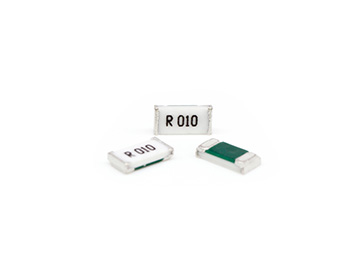

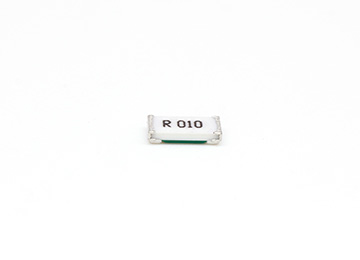

SMDA车规系列合金贴膜精密电阻
产品简介
• 尺寸系列：0805到 2817
• 阻值范围：2mΩ～700mΩ
• 低寄生电感：0.5nH到5nH
• 低温度漂移系数
• 无铅工艺
• 符合RoHS指令
• 无卤素
• 符合AEC-Q200标准产品编号：SMDA车规系列合金贴膜精密电阻
所属类型：合金贴膜精密电阻-
￥0.00￥0.00
-
产品简介
• 尺寸系列：0805到 2817
• 阻值范围：2mΩ～700mΩ
• 低寄生电感：0.5nH到5nH
• 低温度漂移系数
• 无铅工艺
• 符合RoHS指令
• 无卤素
• 符合AEC-Q200标准
产品编号：SMDA车规系列合金贴膜精密电阻
所属类型：合金贴膜精密电阻
General / 基本特征 | Application / 产品应用 |
|---|---|
|
|

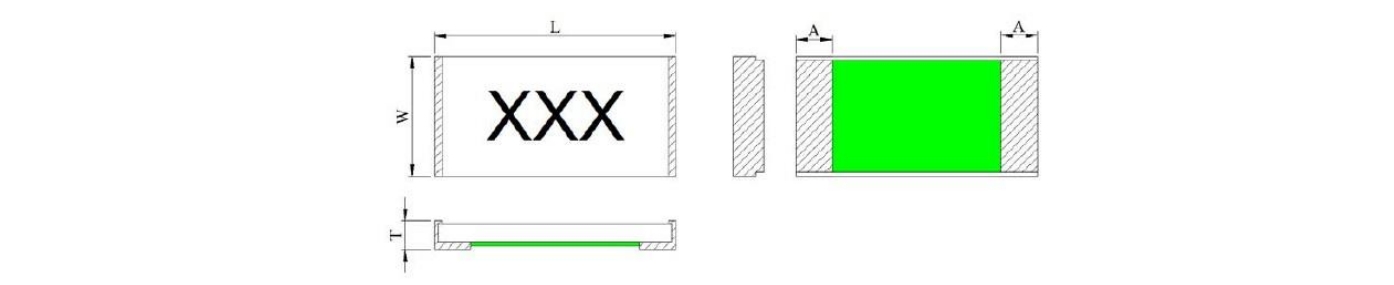

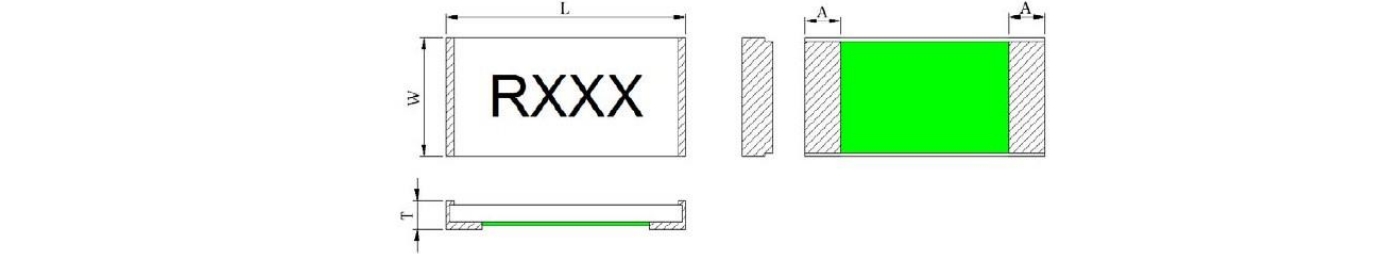

Dimensions / 外形尺寸 | |||||
|---|---|---|---|---|---|
| |||||
Type 型号 | Resistance 阻值范围(mΩ) | L (mm) | W (mm) | T (mm) | A (mm) |
| 0805 | 3 | 2.10±0.20 | 1.35±0.20 | 0.65±0.20 | 0.65±0.20 |
| 4～500 | 2.10±0.20 | 1.35±0.20 | 0.65±0.20 | 0.50±0.20 | |
| 1206 | 3～700 | 3.30±0.20 | 1.70±0.20 | 0.65±0.20 | 0.68±0.30 |
| 2512 | 2 | 6.40±0.30 | 3.20±0.30 | 0.65±0.20 | 2.80±0.30 |
| 3 | 6.40±0.30 | 3.20±0.30 | 0.65±0.20 | 2.60±0.30 | |
| 4～500 | 6.40±0.30 | 3.20±0.30 | 0.65±0.20 | 1.05±0.30 | |
| 2817 | 2～3 | 7.10±0.30 | 4.30±0.30 | 0.80±0.20 | 2.50±0.30 |
| 4～100 | 7.10±0.30 | 4.30±0.30 | 0.80±0.20 | 1.00±0.30 | |
Electrical Specifications / 电气规格 | |||||
|---|---|---|---|---|---|
| Part Number 型号 | Power Rating at 70℃(W) 70℃额定功率(W) | Resistance Range(mΩ) 阻值范围(mΩ) | TCR(ppm/℃) 电阻温度系数(ppm/℃) | Resistance Tolerance 阻值精度 | Operation Temp. Range 工作温度范围 |
| 0805 | 0.75 | 3 | ±75 | ±1%(F)、±1.5%(E)、±2%(G) | -55℃～+170℃ |
| 4~500 | ±50 | ±1%(F) | |||
| 1206 | 0.5 1.0 | 3 | ±75 | ±1%(F)、±1.5%(E)、±2%(G) | |
| 4~700 | ±50 | ±1%(F) | |||
| 2512 | 2.0 | 2~3 | ±75 | ±1%(F)、±1.5%(E)、±2%(G) | |
| 4~500 | ±50 | ±1%(F) | |||
| 2817 | 5.0 | 2 | ±50 | ±1%（F） | |
| 3~100 | ±30 | ||||
