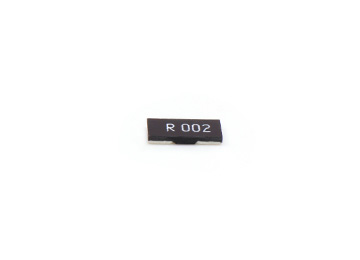

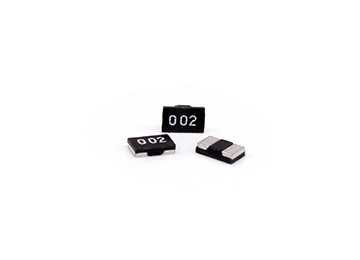

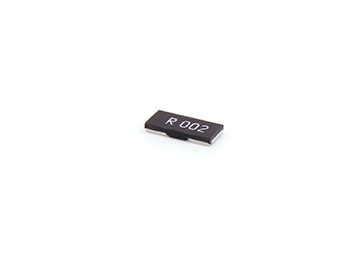

SMB系列合金贴膜精密电阻
产品简介
• 尺寸系列：0402 到 1206
• 阻值范围：1mΩ～25mΩ
• 低的热电动势效应
• 低的电阻温度系数
• 无铅工艺
• 符合RoHS指令
• 无卤素产品编号：SMB
所属类型：合金贴膜精密电阻-
￥0.00￥0.00
-
产品简介
• 尺寸系列：0402 到 1206
• 阻值范围：1mΩ～25mΩ
• 低的热电动势效应
• 低的电阻温度系数
• 无铅工艺
• 符合RoHS指令
• 无卤素
产品编号：SMB
所属类型：合金贴膜精密电阻
General / 基本特征 | Application / 产品应用 |
|---|---|
|
|

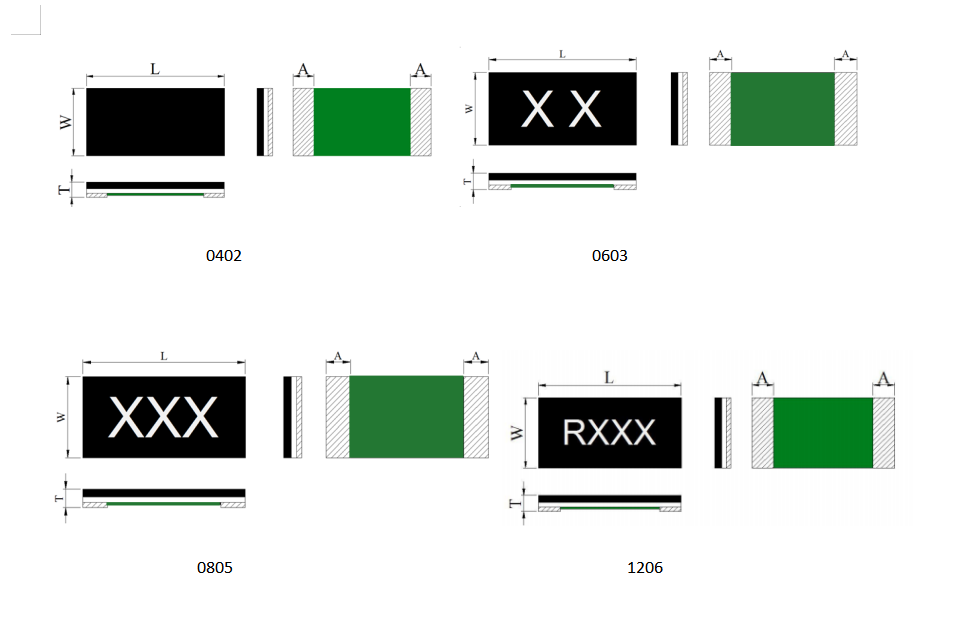

Dimensions / 外形尺寸 | |||||
|---|---|---|---|---|---|
 | |||||
Type 型号 | Resistance 阻值范围(mΩ) | W (mm) | L (mm) | T (mm) | A (mm) |
| 0402 | 2.5≤R≤3 | 0.55±0.10 | 1.00±0.10 | 0.30±0.05 | 0.30±0.10 |
| 5≤R≤25 | 0.55±0.10 | 1.00±0.10 | 0.30±0.05 | 0.23±0.10 | |
| 0603 | 2 | 0.80±0.25 | 1.60±0.25 | 0.40±0.25 | 0.45±0.20 |
| 2.5≤R≤3 | 0.80±0.25 | 1.60±0.25 | 0.40±0.25 | 0.35±0.20 | |
| 4≤R≤20 | 0.80±0.25 | 1.60±0.25 | 0.40±0.25 | 0.30±0.20 | |
| 0805 | 2 | 1.25±0.25 | 2.00±0.25 | 0.40±0.25 | 0.60±0.20 |
| 3≤R≤20 | 1.25±0.25 | 2.00±0.25 | 0.40±0.25 | 0.40±0.20 | |
| 1206 | 1 | 1.60±0.25 | 3.20±0.25 | 0.40±0.25 | 1.25±0.30 |
| 2 | 1.60±0.25 | 3.20±0.25 | 0.40±0.25 | 1.05±0.30 | |
| 3 | 1.60±0.25 | 3.20±0.25 | 0.40±0.25 | 0.80±0.30 | |
| 4≤R≤20 | 1.60±0.25 | 3.20±0.25 | 0.40±0.25 | 0.60±0.30 | |
Electrical Specifications / 电气规格 | |||||
|---|---|---|---|---|---|
| Part Number 型号 | Power Rating at 70℃(W) 70℃额定功率(W) | Resistance Range(mΩ) 阻值范围(mΩ) | TCR(ppm/℃) 电阻温度系数(ppm/℃) | Resistance Tolerance 阻值精度 | Operation Temp. Range 工作温度范围 |
| 0402 | 1/3 | 2.5≤R≤3 | ±150 | ±1%(F)、±1.5%(E) ±2%(G) | -55℃～+155℃ |
| 5≤R≤25 | ±100 | ±1%(F) | |||
| 0603 | 1/3 | 2≤R≤5 | ±100 | ||
| 6≤R≤20 | ±75 | ||||
| 0805 | 1/2 | 2≤R≤5 | ±75 | ||
| 6≤R≤20 | ±50 | ||||
| 1206 | 1.0 | 1 | ±75 | ±1%(F)、±1.5%(E) | |
| 2≤R≤4 | ±75 | ±1%(F) | |||
| 5≤R≤20 | ±50 | ±1%(F) | |||
